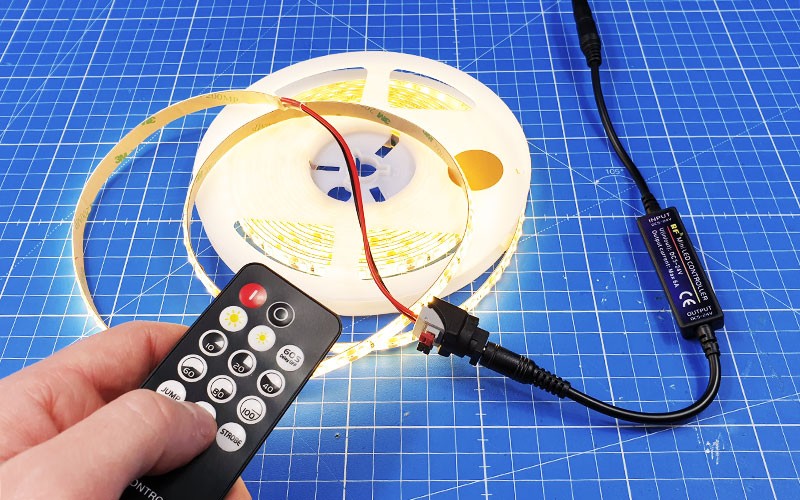

Comment raccorder et utiliser le mini variateur RF ?

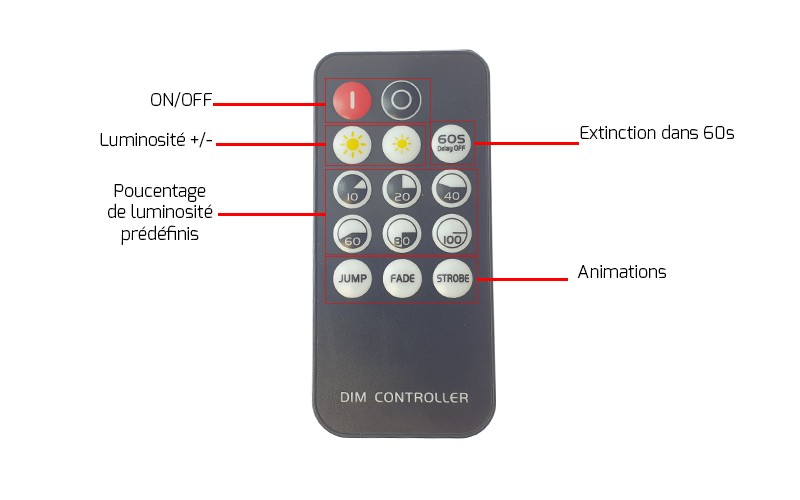

Description de la télécommande

La télécommande vous permet donc de piloter le mini variateur pour ruban LED monocouleur.

Voici les fonctionnalités de la télécommande:

• ON/OFF
• 34 niveaux de luminosité
• 6 niveaux de luminosité prédéfinis : 10%, 20%, 40%, 60%, 80% et 100%
• Extinction automatique au bout de 60s
• 3 modes d'animations : Clignotement, Fondu et Stroboscope
• 10 niveaux de vitesse des animations

La télécommande est radiofréquence et elle a une portée de 30 mètres.

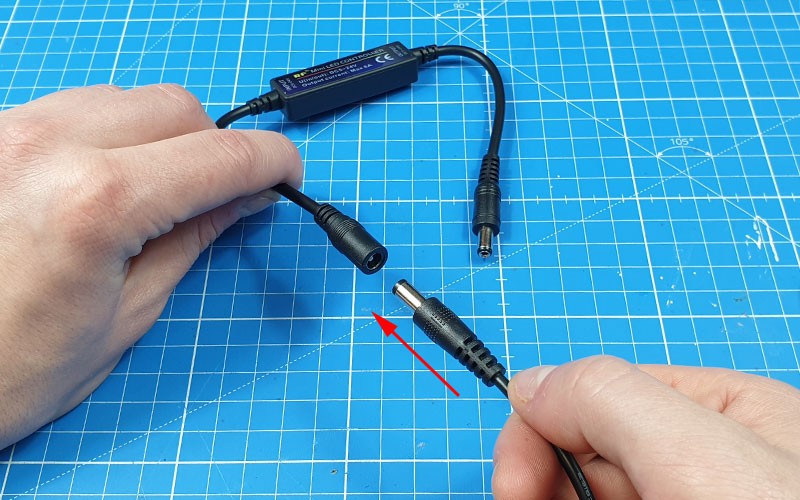

Raccordement de l'alimentation au variateur

Vous pouvez l'alimenter au choix avec du 5V, du 12V ou du 24V continu en fonction du luminaire que vous avez à piloter. Il supporte les trois tensions de fonctionnement.

Pour le branchement, il faut que votre alimentation soit équipée d'un connecteur jack mâle. Si elle n'a que des fils dénudés, vous pouvez ajouter un connecteur jack mâle qui se raccorde sur les fils dénudés.

Il vous suffit simplement de brancher le jack mâle de l'alimentation dans le jack femelle du variateur.

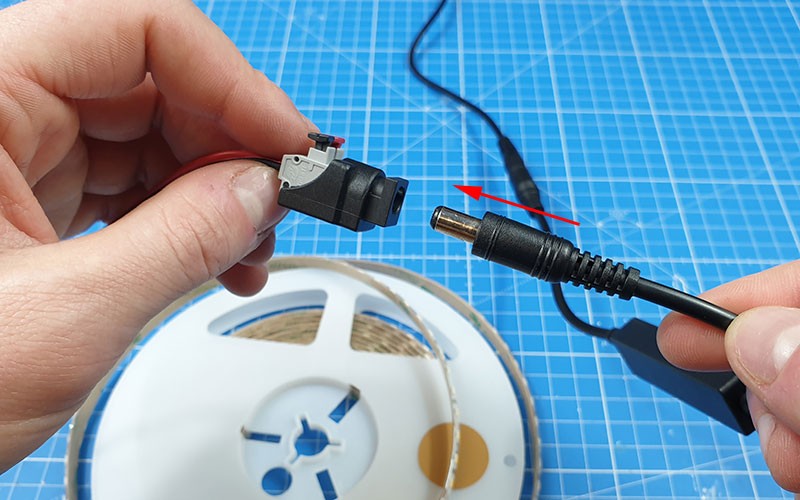

Raccordement de la bande LED au variateur

Pour le branchement, il faut que votre bande LED soit équipée d'un connecteur jack femelle. Si elle n'a que des fils dénudés, vous pouvez ajouter un connecteur jack femelle qui se raccorde sur les fils dénudés.

Il vous suffit simplement de brancher le jack mâle du variateur dans le jack femelle du ruban LED.

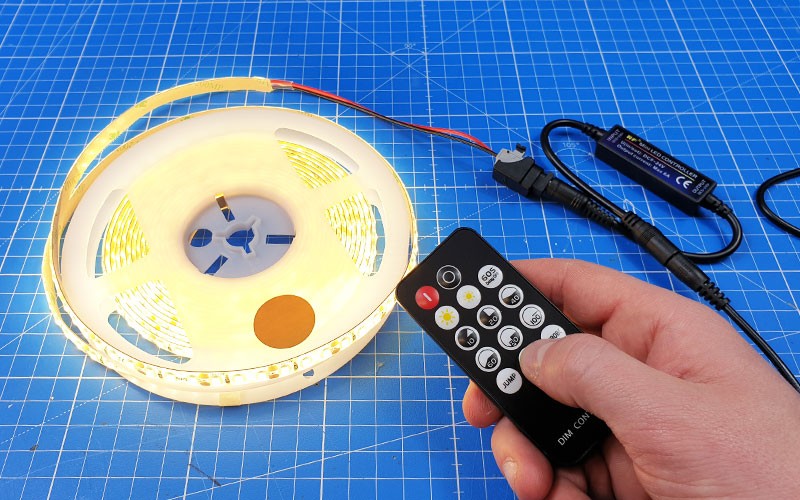

À vous de jouer !!

Et voilà, vous venez de raccorder votre mini variateur et ruban LED monocouleur, il ne vous reste plus qu'à jouer avec la lumière et réaliser vos projets.
