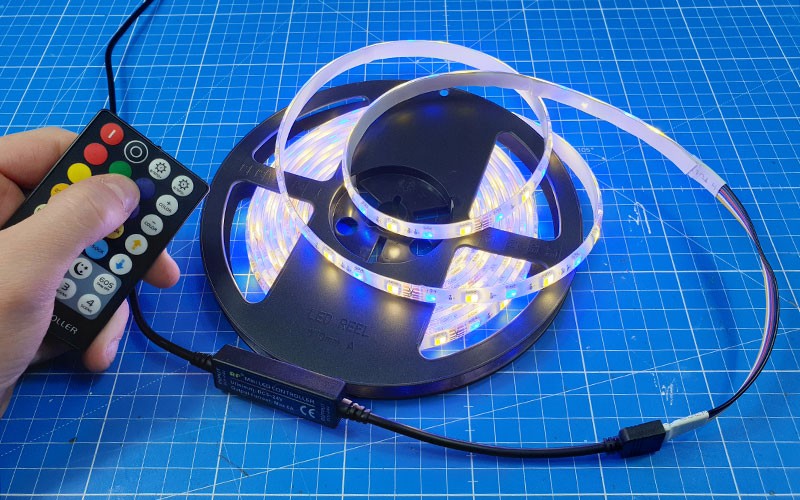

Comment raccorder et utiliser le mini contrôleur RGB CCT ?
Par Quentin
A l'issue de ce tutoriel vous saurez comment installer le mini contrôleur LED RGB CCT. Découvrez les différentes animations, changement de couleur et changement de température du blanc pour ruban LED RGB CCT, idéal pour les projet de costume LED ou robot LED ou tout autre projet.
Produits associés
Etapes

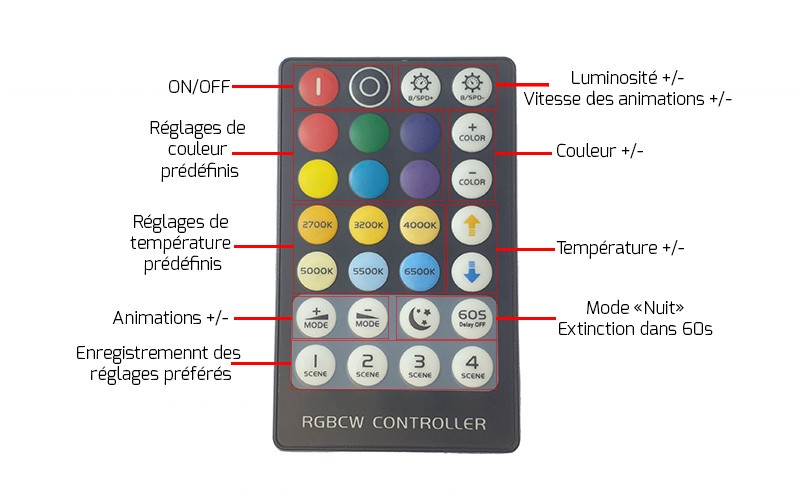

Description de la télécommande
La télécommande vous permet donc de piloter le mini contrôleur RGB pour ruban LED blanc variable.
Voici les fonctionnalités de la télécommande:
- ON/OFF
- 10 niveaux de luminosité
- 6 couleurs prédéfinis
- 12 couleurs mélangées avec du blanc
- 15 niveaux de température de blanc
- 6 niveaux de température prédéfinis : 2700K, 3200K, 4000K, 5000K, 5500K et 6000K
- 4 programmations possible d'animation et de couleur
- 5 modes d'animations : Clignotement et Fondu avec 3, 7 ou toutes les couleurs
- 7 niveaux de vitesse des animations
- Extinction automatique au bout de 60s
- 1 mode veilleuse
La télécommande est radiofréquence et elle a une portée de 30 mètres.
Raccordement de l'alimentation au contrôleur
Vous pouvez l'alimenter au choix avec du 5V, du 12V ou du 24V continu en fonction du luminaire que vous avez à piloter. Il supporte les trois tensions de fonctionnement.
Pour le branchement, il faut que votre alimentation soit équipée d'un connecteur jack mâle. Si elle n'a que des fils dénudés, vous pouvez ajouter un connecteur jack mâle qui se raccorde sur les fils dénudés.

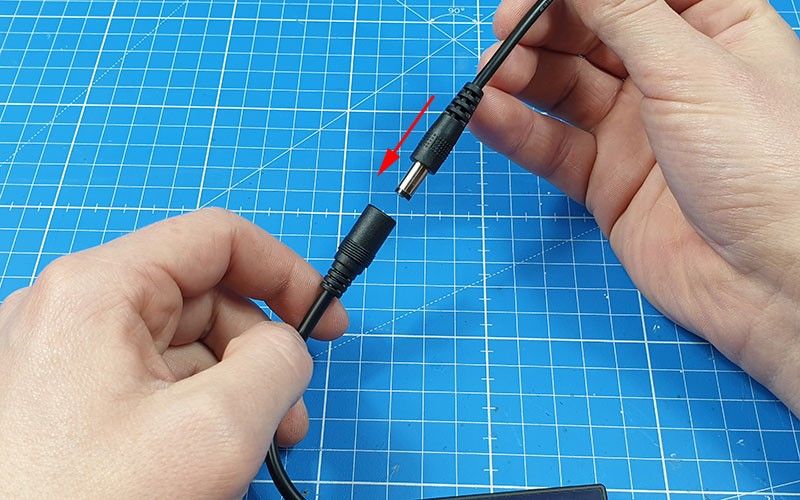

Il vous suffit simplement de brancher le jack mâle de l'alimentation dans le jack femelle du contrôleur.
Raccordement de la bande LED au contrôleur
Pour le branchement, il faut que votre bande LED soit équipée d'un connecteur PIN 6 broches. Voici l'ordre de couleurs sur les broches du contrôleur :
- Broche 1 : V+
- Broche 2 : Vert
- Broche 3 : Rouge
- Broche 4 : Bleu
- Broche 5 : Blanc froid
- Broche 6 : Blanc chaud

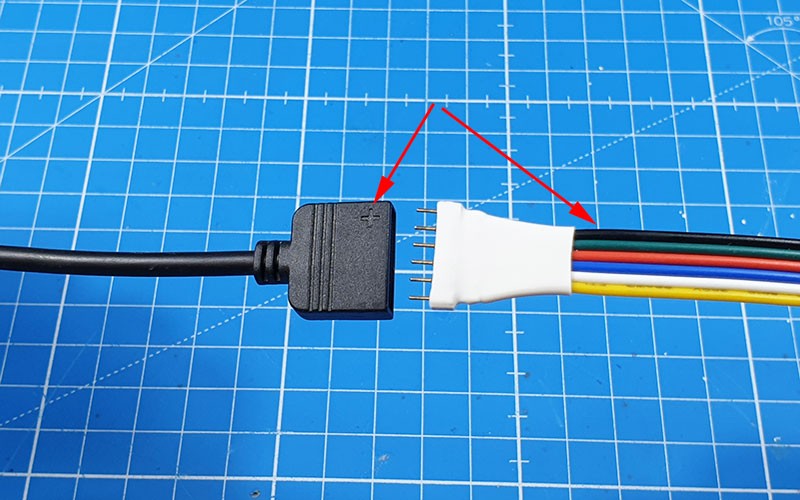

Il vous suffit simplement de brancher le connecteur du ruban LED dans le connecteur du contrôleur, en prenant garde de bien faire correspondre la petite flèche (sur le connecteur du contrôleur) avec la petite flèche qui se trouve sur le connecteur du ruban LED. Si le connecteur de votre ruban LED n'a pas de flèche, il faut faire correspondre avec le fil noir du connecteur.

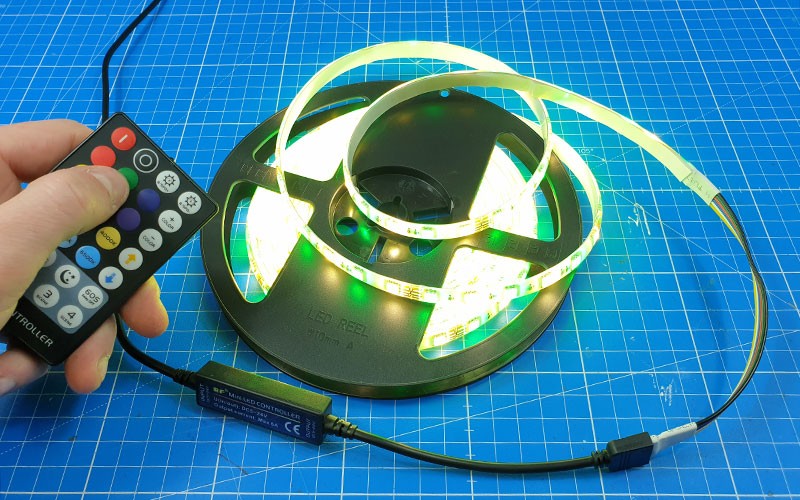

A vous de jouer !
Et voilà, vous venez de raccorder votre mini contrôleur RGB CCT et ruban LED à changement de couleur et blanc variable, il ne vous reste plus qu'à jouer avec la lumière et réaliser vos projets les plus fous.
