Comment connecter et utiliser le variateur LED multizone ?

Par Quentin

star_border Facile
hourglass_empty 5min

Comment connecter et utiliser le variateur LED multizone ?

Dans ce tutoriel vous allez apprendre facilement comment connecter la source d'alimentation ainsi que le ruban LED monocouleur à votre variateur LED multizone.


Etapes

1

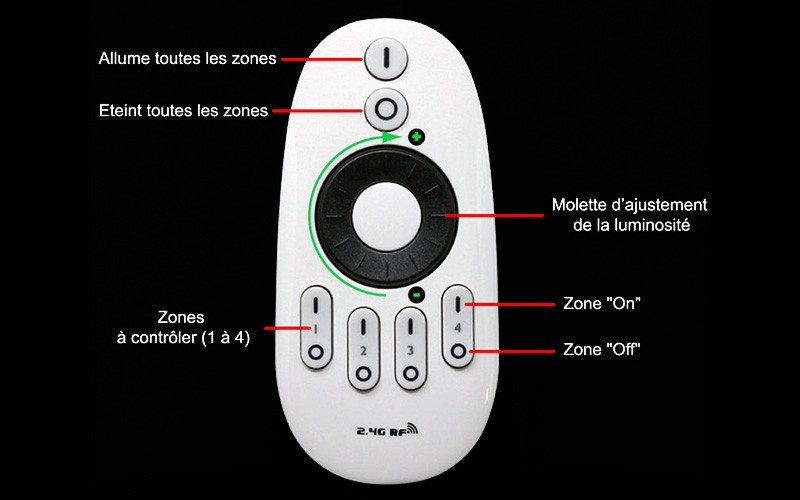

Description de la télécommande

Cette télécommande vous permet de gérer un ou plusieurs variateurs (MiBoxer) qui peuvent être répartis en une ou plusieurs zones.

Avec cette  télécommande vous pouvez :

  • Allumer / éteindre votre ruban led monocouleur
  • Augmenter / diminuer la luminosité

La télécommande communique par radiofréquence et elle a une portée de 30 mètres.

2

Raccordement de l'alimentation sur le variateur

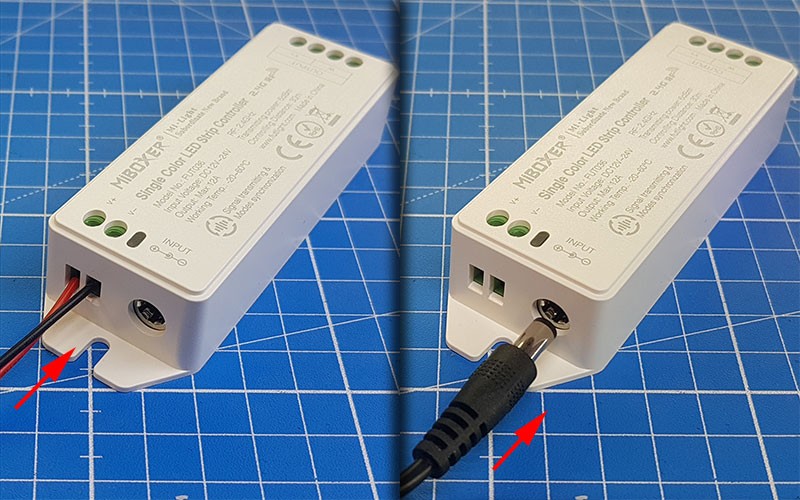

Vous devez donc raccorder électriquement le contrôleur LED,  il y a 2 solutions pour le raccordement.

Si votre alimentation est équipée de 2 fils dénudés ( un fil + et un fil - ), vous devez juste venir visser ces 2 fils dans le bornier à vis dédié à l'alimentation en respectant les polarités.

Si votre alimentation est équipée d'un connecteur jack mâle, il vous suffit simplement de raccorder ce connecteur dans la prise femelle du contrôleur.

3

Raccordement du ruban LED au variateur

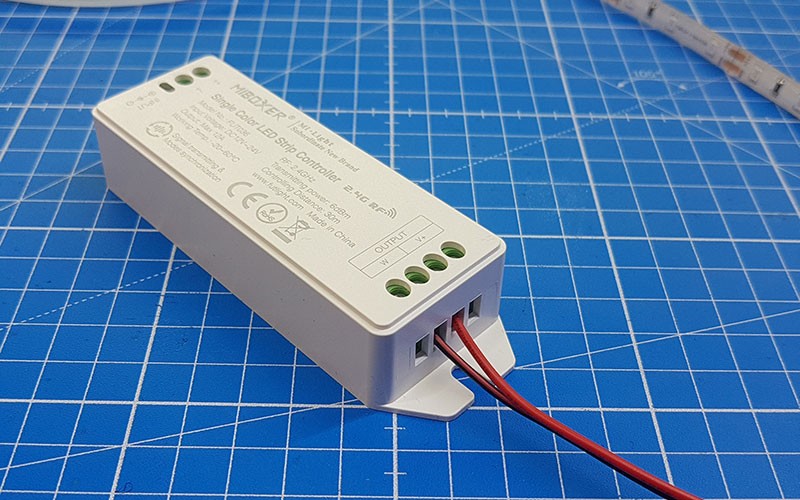

Il faut ensuite raccorder la bande LED en sortie du variateur, pour cela vous devez visser les  fils de la bande LED mono-couleur sur le bornier à vis en respectant l'ordre suivant :

  • Borne V+ : Câble Rouge
  • Borne W : Câble Noir
4

Associer un variateur sur la télécommande

Pour faire l'association, il faut que le variateur LED soit hors tension.

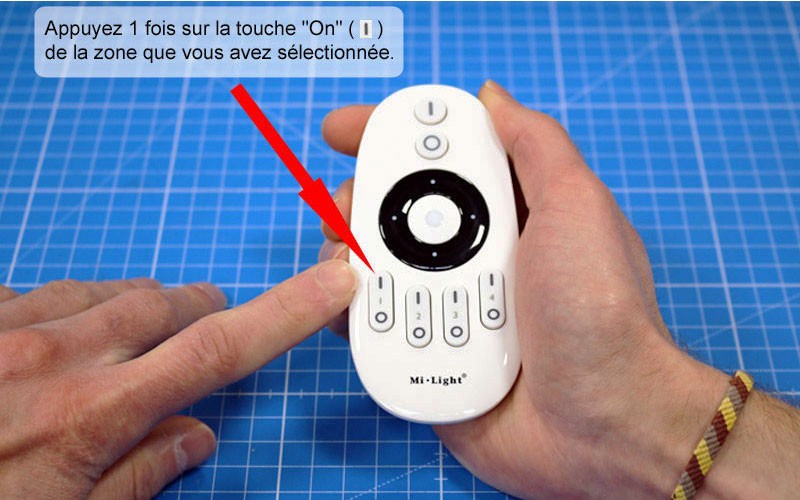

Il faut ensuite le mettre sous tension et dès que la bande LED va s'allumer, vous devez appuyer 1 fois sur le bouton " I " de la zone sélectionnée, la bande LED va clignoter 3 fois pour indiquer qu'elle a bien pris le signal.

Note : Il est possible d'associer plusieurs contrôleurs sur la même télécommande et sur la même Zone, il suffit de répéter l'opération pour chaque variateur LED que vous souhaitez associer à cette télécommande.

Si vous souhaitez retirer un variateur de la télécommande, vous devez mettre hors tension le variateur pendant 10 secondes. Une fois que c'est fait, il faut le mettre de nouveau sous tension et dès que la bande LED s'allume vous devez appuyer 5 fois sur le bouton " I " de la zone que vous avez sélectionné lorsque vous avez associé le variateur.
