Comment utiliser les connecteurs jack à clipser ?

Par Quentin

star_border Facile
hourglass_empty 5 min

Comment utiliser les connecteurs jack à clipser ?

A l'issue de ce tutoriel vous allez maîtriser totalement les connecteurs à clipser mâle et femelle. Avec ces connecteurs vous pouvez raccorder tous les rubans LED monocouleur à la source d'alimentation électrique, que ce soit sur un transformateur, une batterie rechargeable ou un boîtier piles. Ils vont vous permettre de faire le brancher simplement, rapidement et sans outils.

Produits associés


Etapes

1

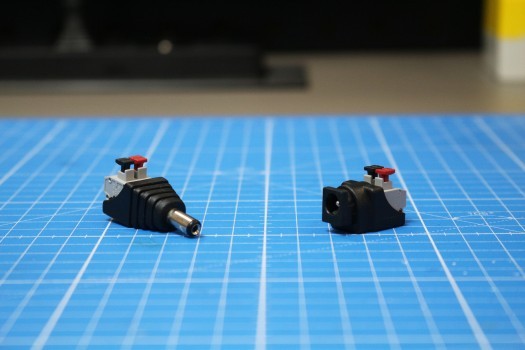

Les connecteurs Jack mâle et femelle à clipser

Il y a le connecteur mâle (à gauche) et le connecteur femelle (à droite).

Comme toutes nos connectiques Jack, ce sont des modèles 5.5/2.1mm, en général la version mâle est assimilé à la source d'alimentation et la version femelle correspond plus au luminaire comme un ruban LED par exemple.

Dans ce tutoriel nous allons les utiliser afin de raccorder un ruban LED à une alimentation 12V (Transformateur, batterie rechargeable ou boîtier piles).

2

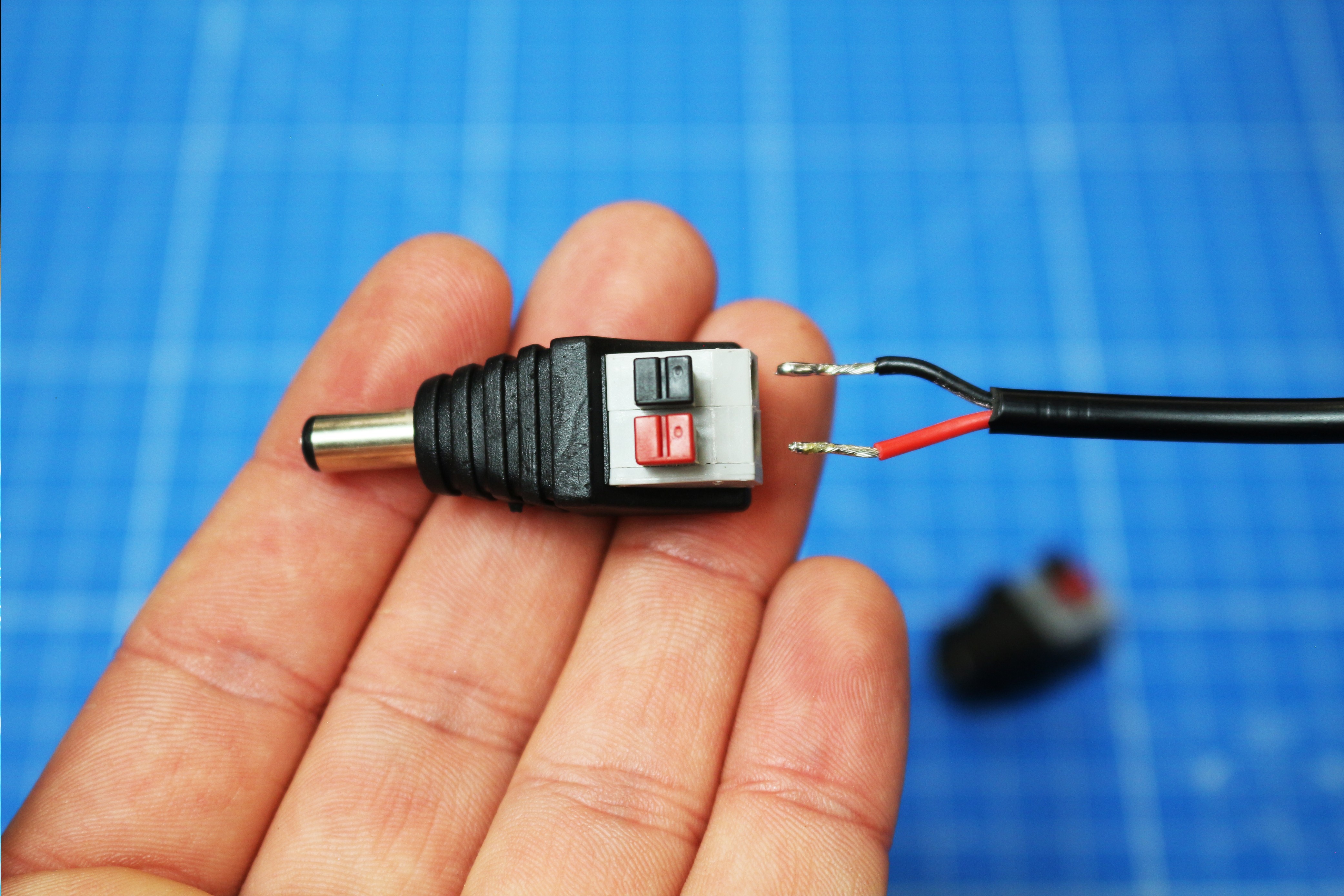

Raccordement de l'alimentation sur le connecteur

Tout d'abord il faut connecter le jack mâle à l'alimentation.

Il faut donc repérer les polarités, elles sont symbolisées par un code couleur situé sur les boutons du connecteur.

Le "+" est représenté par le Rouge et le "-" par le Noir.

Note : nos alimentations de type plug et desktop sont déjà équipées d'un jack mâle en sortie.

3

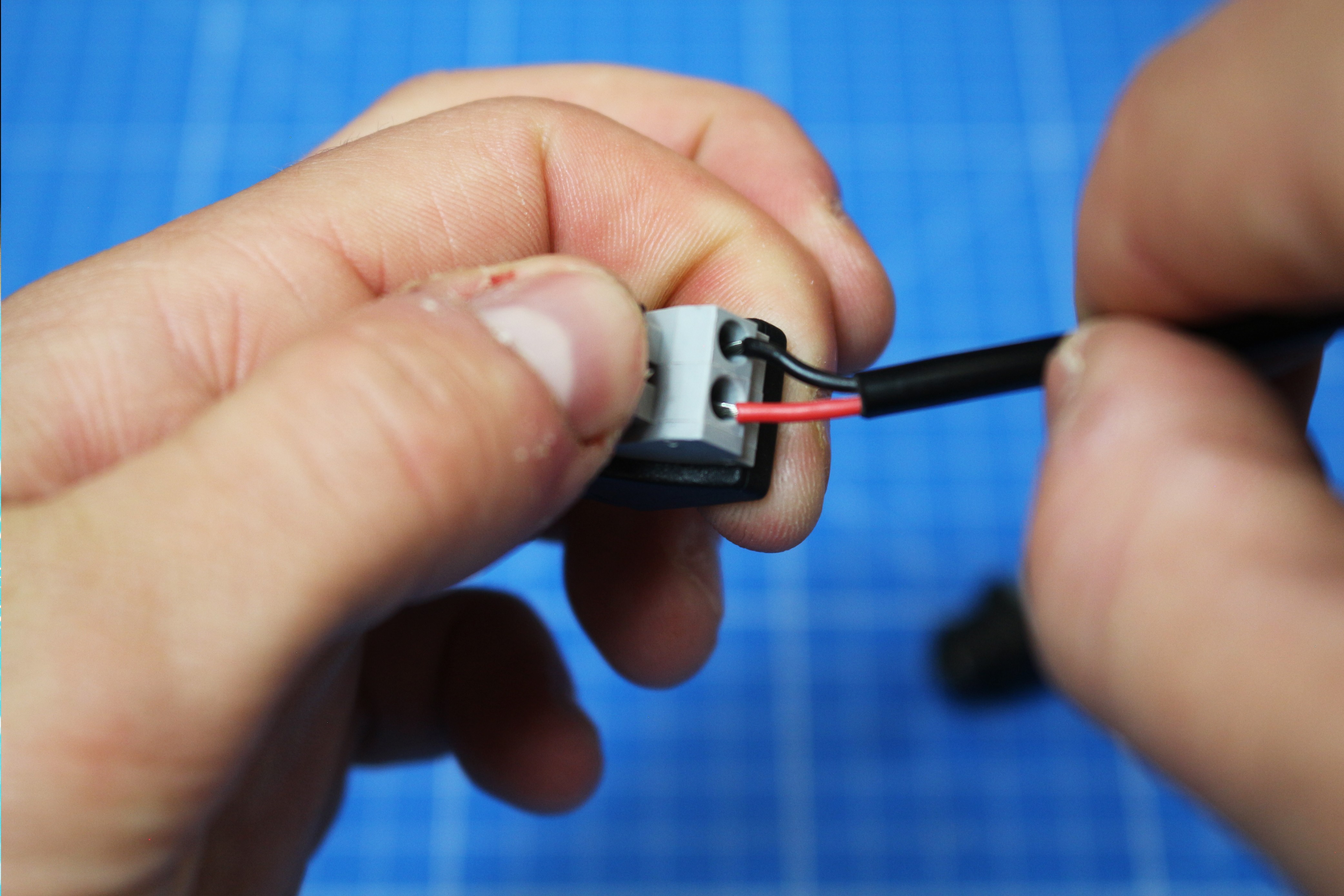

Mettre le câble dans le connecteur

une fois que vous avez repérés les polarités, insérer les fils dénudés dans les emplacements correspondants puis appuyez sur les boutons afin d'ouvrir le système de guillotine.

Une fois les fils en place, relâcher les bouton pour que le connecteur "pince" chaque fils.

4

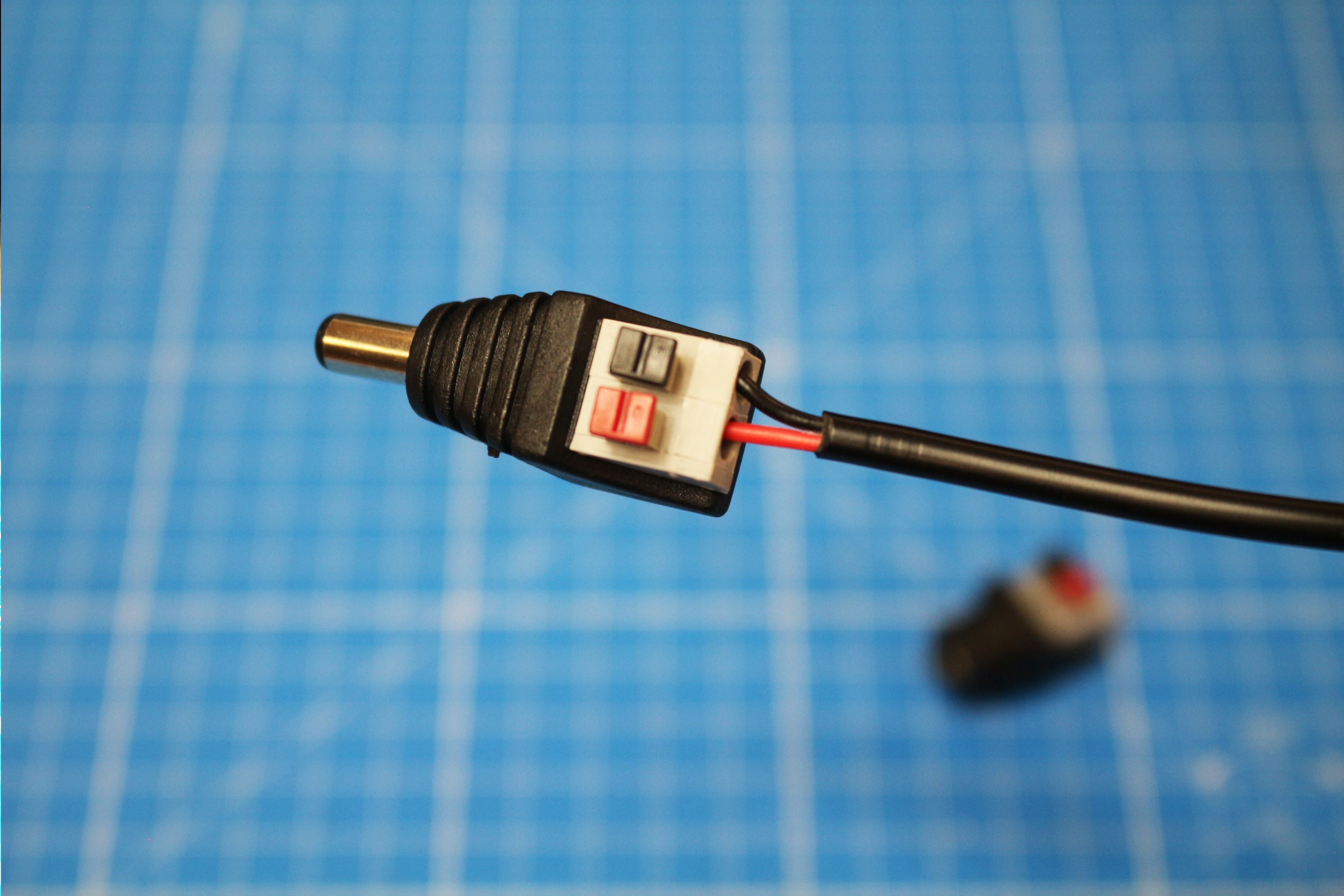

Le connecteur en place

Voilà le résultat du raccordement.

5

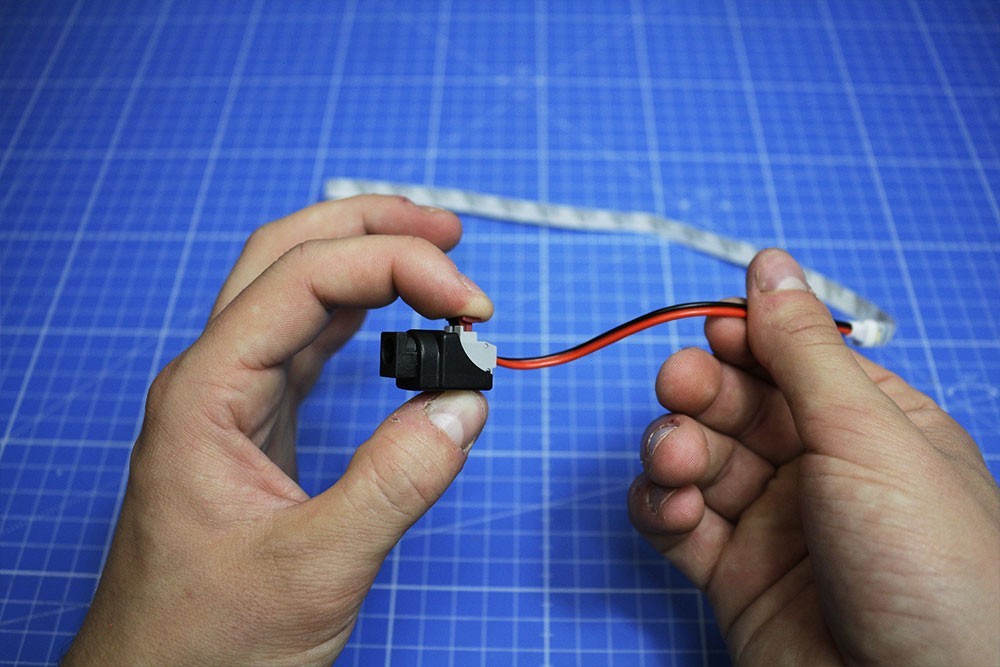

Raccordement du ruban LED

Pour le raccordement du ruban LED, il faut faire exactement la même chose qu'à l'étape 2 puisque le raccord se fait exactement de la même façon.

6

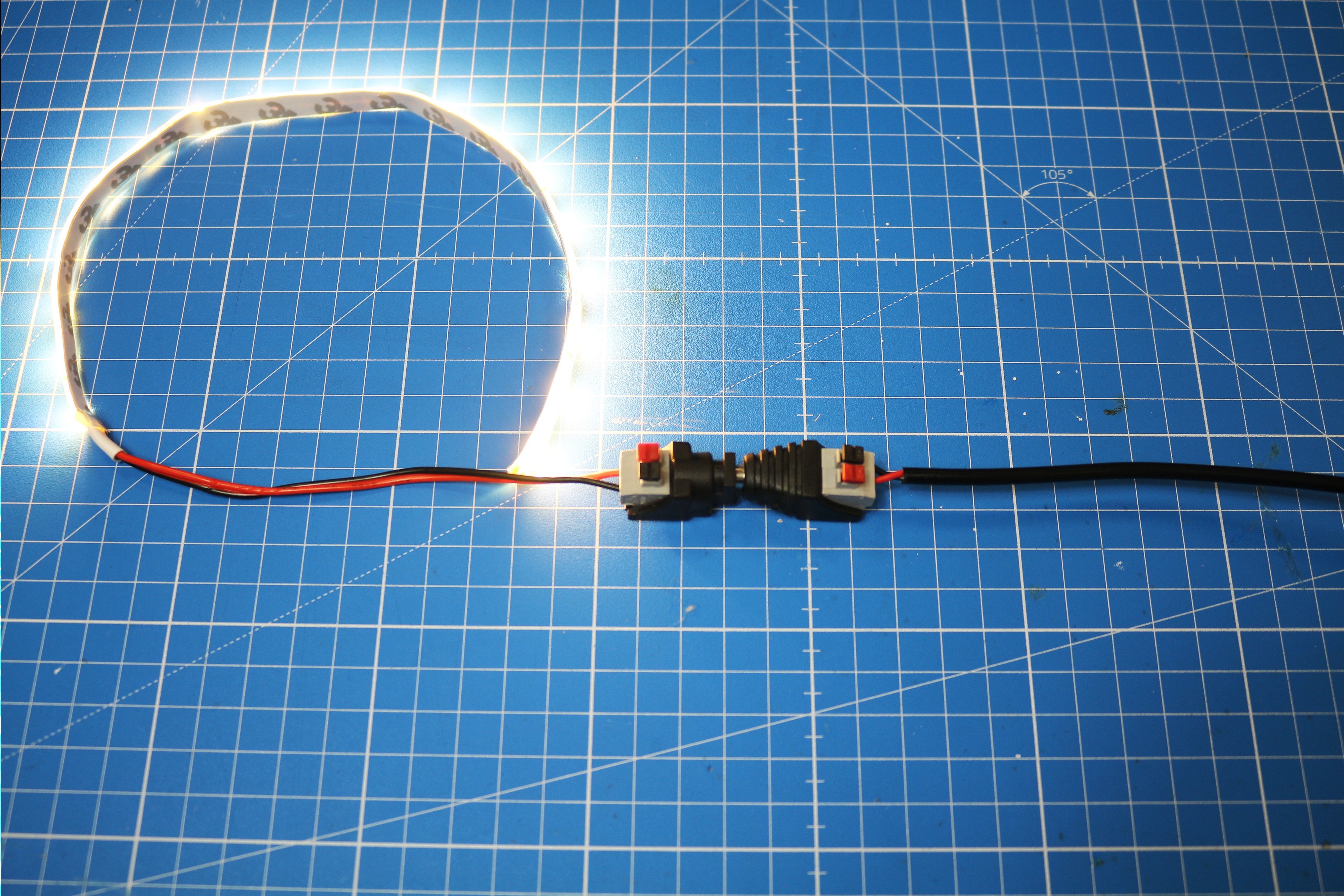

C'est le moment de tester !!

Maintenant que vous avez passé toutes les étapes, vous êtes capable de connecter rapidement et facilement un luminaire LED mono-couleur à une alimentation.
