Régler la luminosité de son ruban LED 220V direct

Raccordement du module à l'alimentation 220V

Avant de commencer, assurez-vous d'avoir coupé l'alimentation électrique générale pour des raisons de sécurité. Cela évitera tout risque de choc électrique lors du branchement du module de variation.

Prenez le module de variation conçu pour fonctionner en 220V direct. Assurez-vous qu'il est compatible avec la tension de votre réseau électrique local et qu'il est adapté à la puissance de votre ruban LED.

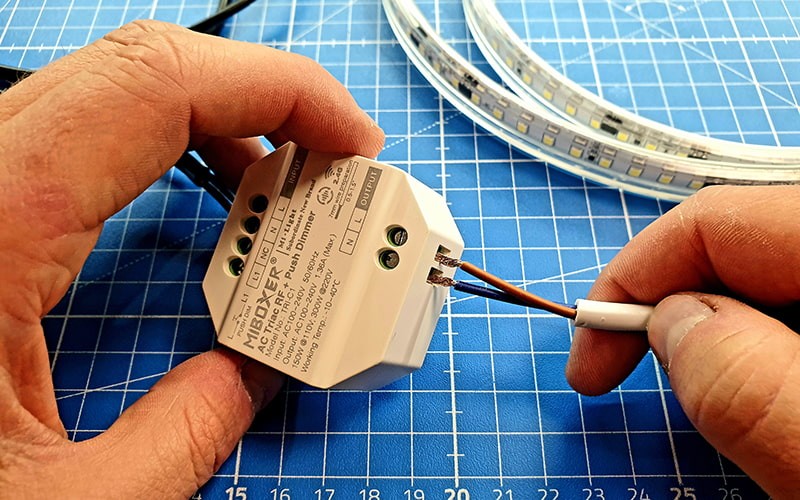

A l'aide d'un tournevis vous devez visser les fils électrique dans le module en respectant les polarités, le fil de la PHASE (Marron) sur le L et le fil du NEUTRE (Bleu) sur le N.

Raccordement du ruban LED sur le module

Repérez les fils du ruban LED, PHASE (Marron) et NEUTRE (Bleu).

Connectez le fil d'alimentation (PHASE) du ruban LED à la borne L du module de variation.

Connectez le fil NEUTRE du ruban LED à la borne N du module de variation.

Vérifiez soigneusement toutes les connexions pour vous assurer qu'elles sont correctement effectuées et sécurisées.

Appairage du variateur molette mural

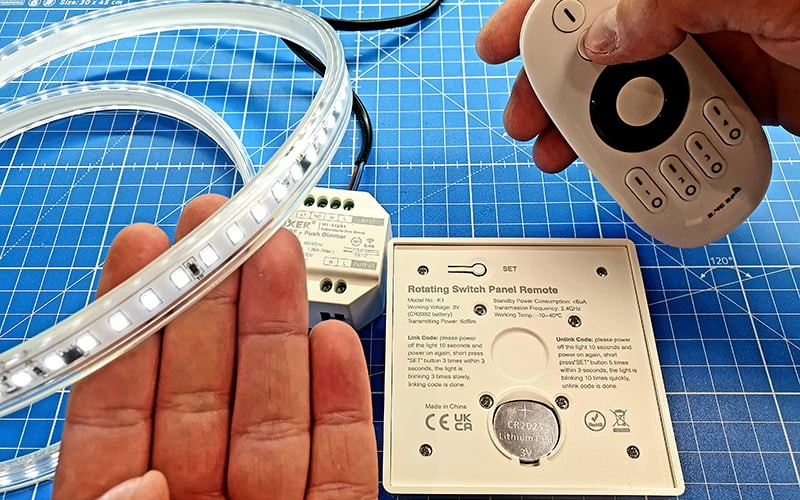

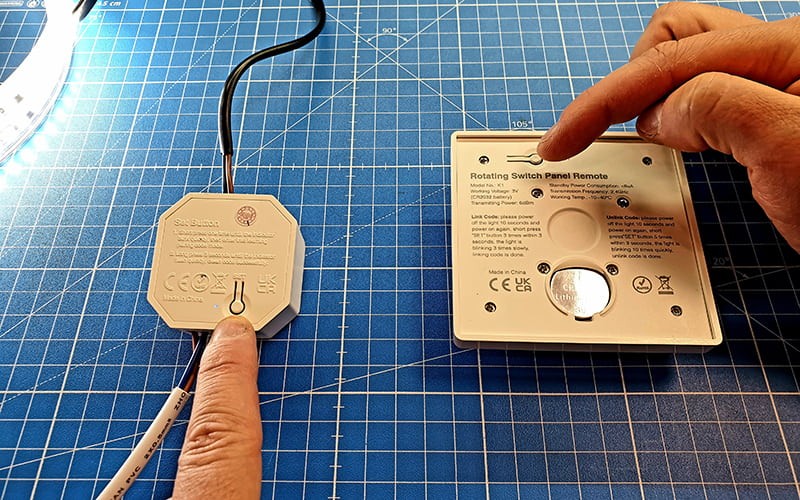

pour faire l'appairage il faut que le module soit sous tension, appuyez 1 fois sur le bouton "SET" au dos du module (le petit témoin lumineux va clignoter) et juste après vous devez appuyer 3 fois rapidement sur le bouton "SET" qui se trouve au dos du bouton variateur.

Le ruban LED va clignoter 3 fois une fois que la liaison sera effectuer.

Pour dissocier le bouton variateur il faut faire exactement la même opération à l'exception que vous devez appuyer 5 fois sur le bouton "SET" au dos du bouton variateur.

Variation de la luminosité

Vous pouvez dès maintenant faire varier la luminosité de votre ruban LED en tournant la molette du variateur.

Commencez à tourner doucement la molette du variateur dans le sens inverse des aiguilles d'une montre pour réduire progressivement la luminosité du ruban LED. Continuez à tourner jusqu'à atteindre le niveau de luminosité souhaité.

Pour augmenter la luminosité, tournez la molette dans le sens des aiguilles d'une montre. Vous verrez le ruban LED s'illuminer davantage à mesure que vous tournez la molette.

Continuez à ajuster la molette jusqu'à obtenir la luminosité désirée. Prenez le temps de trouver le niveau parfait qui correspond à l'ambiance que vous souhaitez créer.

Lorsque vous avez atteint le réglage de luminosité souhaité, laissez la molette dans cette position. Le ruban LED conservera la luminosité choisie jusqu'à ce que vous décidiez de la modifier à nouveau.

Allumer / éteindre le ruban LED

Pour allumer le ruban LED, appuyez fermement sur le bouton poussoir. Vous verrez le ruban s'illuminer à la luminosité par défaut ou au niveau précédemment réglé.

Si vous souhaitez éteindre le ruban LED, appuyez à nouveau sur le bouton poussoir. Le ruban s'éteindra complètement.

Appairage de la télécommande multizone

Pour faire l'appairage il faut que le module soit sous tension, appuyez 1 fois sur le bouton "SET" au dos du module (le petit témoin lumineux va clignoter) et juste après vous devez appuyer 3 fois rapidement sur le bouton "I" de la zone sur laquelle vous souhaitez appairer le ruban LED.

Le ruban LED va clignoter 3 fois une fois que la liaison sera effectuer.

Pour dissocier le bouton variateur il faut faire exactement la même opération à l'exception que vous devez appuyer 5 fois sur le bouton "I" de al zone sur laquelle est appairé le ruban LED.

Régler la luminosité avec la télécommande multizone

Une fois le ruban LED allumé, tournez doucement la molette de réglage de la luminosité dans le sens horaire pour augmenter l'intensité lumineuse.

Pour diminuer la luminosité, tournez la molette dans le sens antihoraire de manière progressive.

Continuez à ajuster la molette jusqu'à ce que vous obteniez le niveau de luminosité souhaité pour votre ruban LED.

Mode de réglage de la luminosité minimum

Avec ce module vous pouvez configurer la luminosité minimum, pour faire ce réglage depuis la bouton variateur :

Appuyez longuement sur "SET" 3 secondes jusqu'à ce que le voyant clignote une fois, l'indicateur passe à l'état clignotant.

Pour faire ce réglage depuis la télécommande multizone :

Appuyez longuement sur le bouton "O" de la télécommande ou sur le bouton "O" de la zone, jusqu'à ce que le voyant clignote une fois, l'indicateur passe à l'état clignotant.

Configurer la luminosité minimale

Depuis la bouton variateur :

Appuyez brièvement sur "SET" pour obtenir 10 types de luminosité : 3 %, 5 %, 7 %, 9 %, 12 %, 17 %, 22 %, 28 %, 34 %, 40 %

Ensuite appuyez brièvement sur le bouton rotatif pour confirmer le réglage ou attendez 10 secondes pour être confirmé automatiquement, la lumière retrouvera la luminosité au niveau précédent.

Depuis la télécommande multizone :

Appuyez brièvement sur le bouton "O" de la télécommande ou sur le bouton "O" de la zone pour configurer 10 luminosités différentes (3%, 5%, 7%, 9%, 12%, 17%, 22%, 28%, 34 %, 40 %).

Ensuite appuyez sur n'importe quel bouton sauf "O" pour confirmer le réglage ou attendez 10 secondes pour être confirmé automatiquement, la lumière retrouvera la luminosité au niveau précédent
