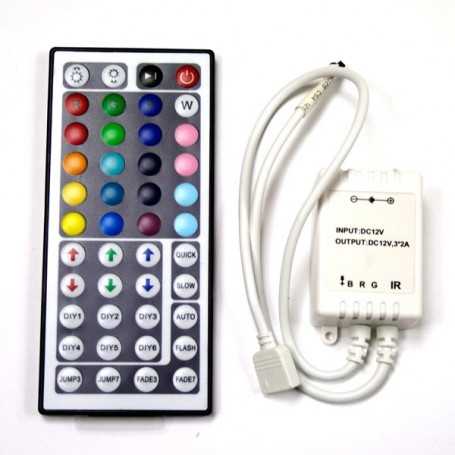

Kit contrôleur RGB IR 44 touches 12/24V 6A

Contrôleur led RGB avec télécommande infrarouge 44 touches :

Ce contrôleur RGB vous permet de piloter tout matériel led RGB à changement de couleurs. Grâce à sa télécommande, vous pouvez choisir votre couleur ou votre programme d'effets spéciaux. Vous pourrez aussi créer vos propres couleurs et les mémoriser grâce aux six touches mémoires.

Il peut s'alimenter soit en 12 volts soit en 24 volts continu en fonction du produit que vous avez à piloter. Il supporte les deux tensions de fonctionnement.

Fonctions du contrôleur led RGB :

• On/Off
• Modification de la luminosité
• 20 couleurs statiques prédéfinies
• Réglage précis de votre couleur (plus de 32 000 couleurs possibles)
• 6 touches mémoires pour conserver vos couleurs préférées
• 6 modes d'effets spéciaux (enchainement de couleurs, saut de couleur en couleur...)
• Réglage de la vitesse des programmes

Connectique à utiliser :

Connexion avec l'alimentation :

Ce contrôleur led RGB est équipé d'une prise jack femelle. La plupart de nos alimentations non étanches sont équipées d'un connecteur jack mâle (indiqué dans les données techniques des alimentations led), la connexion est directe. Si ce n'est pas le cas, vous trouverez des connecteurs jack mâles à clipser ou à visser dans la catégorie "Accessoires".

Connexion avec le luminaire RGB :

Ce contrôleur est équipé d'une connecteur RGB plat femelle en sortie. Toutes nos bandes leds flexibles RGB le sont aussi. Il vous suffit d'acquérir un connecteur RGB mâle-mâle disponible dans la catégorie "Accessoires" pour faire la liaison.

Découvrez de façon imagée comment brancher ce contrôleur grâce au tutoriel "Contrôleur led RGB 44 touches"

Comment fonctionne un éclairage led RGB à changement de couleurs ?

Le principe est simple. Les changements de couleurs sont obtenus par le mélange de 3 couleurs primaires. Le rouge, le vert et le bleu. D'où l'abréviation RGB pour R (red rouge), G (green vert) et B (blue bleu). Les leds flexibles RGB contiennent ces 3 couleurs primaires.

C'est le contrôleur RGB qui est en charge de les mixer afin d'obtenir d'autres couleurs. C'est un peu le chef d'orchestre.

Pour fonctionner, le contrôleur RGB nécessite d'être alimenté. Il faut donc lui adjoindre une alimentation spéciale led. Celle-ci est régulée et stabilisée. Elle se branche sur le secteur 220V et délivre en sortie un courant continu évitant ainsi toute sur ou sous tension.

Un éclairage RGB est donc composé de 3 éléments :

• La luminaire RGB
• Le contrôleur RGB
• L'alimentation spéciale led

Ce schéma de branchement est valable quel que soit le modèle de contrôleur RGB ou le modèle de led RGB. Seule la connectique peut changer.

Comment choisir le contrôleur et l'alimentation spéciale led ?

Exemple avec une bande led RGB classique 30 leds par mètre alimentée en 12 volts. Une seule question à se poser, combien de mètres vais-je avoir à alimenter ?

La longueur de la bande led flexible RGB à alimenter va conditionner le choix du contrôleur et de l'alimentation. Plus vous aurez de longueur, plus vous aurez besoin de puissance.

Le calcul est très simple. Dans les données techniques des bandes leds vous avez la consommation par mètre. Dans notre cas 7,2 watts par mètre.

Si vous voulez en alimenter 5 mètres, le calcul est le suivant :

5 (la longueur de led flexible RGB à alimenter) x 7,2 (la consommation au mètre) = 36W (la puissance nécessaire)

Il vous faut donc un contrôleur led RGB et une alimentation spéciale led d'une puissance minimale de 36W (il est toujours bon de prévoir une marge de puissance supplémentaire de l'odre de 10% pour l'alimentation spéciale led).

Et si vous vouliez alimenter plus de 10 mètres de bande led flexible RGB ?

Pour cela rien de plus simple. Il existe des amplificateurs RGB. Comme leur nom l'indique, ils permettent d'amplifier le signal au delà des capacités du contrôleur led RGB.

Découvrez comment fonctionne un amplificateur led RGB grâce au tutoriel suivant "Tutoriel amplificateur led RGB"

Retrouvez nos amplificateurs RGB dans la catégorie "Amplificateurs led RGB"
