Contrôleur RGB RF 12/24V 12A capteur de son

Contrôleur led RGB avec capteur de son :

Ce contrôleur led dispose d'une fonction "Capteur de son" avec réglage de la sensibilité. Deux possibilités pour la source audio, soit utiliser le micro intégré au contrôleur RGB, soit utiliser la prise jack disponible pour tout appareil audio. Votre luminaire led changera de couleur au rythme de votre musique. Effet garanti !

La communication entre le contrôleur RGB et la télécommande est réalisée par onde radio. L'avantage des ondes radio c'est qu'elles traversent les corps, les murs, les meubles et que la portée du signal est bien supérieure à l'infrarouge (plus de 20m). Autre avantage, il n'est pas nécessaire de viser l'appareil à piloter.

Vous pouvez aussi, grâce à la télécommande, arrêter la fonction capteur de son et laisser votre bandeau led RVB sur une couleur précise.

Il peut s'alimenter soit en 12 volts soit en 24 volts continu en fonction du produit que vous avez à piloter. Il supporte les deux tensions de fonctionnement.

Données techniques :

Fonctions du contrôleur led RGB :

• On/Off
• Réglage de la luminosité via les touches B+ et B-
• Rouge statique
• Vert statique
• Bleu statique
• Jaune statique
• Cyan statique
• Rose statique
• Blanc statique
• Enchainement de couleurs 1 : bleu>rouge>vert
• Enchainement de couleurs 2 : bleu>rose>cyan>blanc>rouge>vert>jaune
• Fondu de couleurs 1 : bleu>rouge>vert
• Fondu de couleurs 2 : bleu>rose>blanc>rouge>jaune>vert>cyan
• Fonction CAPTEUR DE SON sur 3 couleurs (bleu>rouge>vert)
• Fonction CAPTEUR DE SON sur 7 couleurs (bleu>rose>cyan>blanc>rouge>vert>jaune)
• Réglage de la vitesse des programmes via les touches S+ et S-

Connectique à utiliser :

Connexion avec l'alimentation :

Ce contrôleur led RGB est équipé d'une prise jack femelle. La plupart de nos alimentations non étanches sont équipées d'un connecteur jack mâle (indiqué dans les données techniques des alimentations led), la connexion est directe. Si ce n'est pas le cas, vous trouverez des connecteurs jack mâles à clipser ou à visser dans la catégorie "Accessoires".

Connexion avec le luminaire RGB :

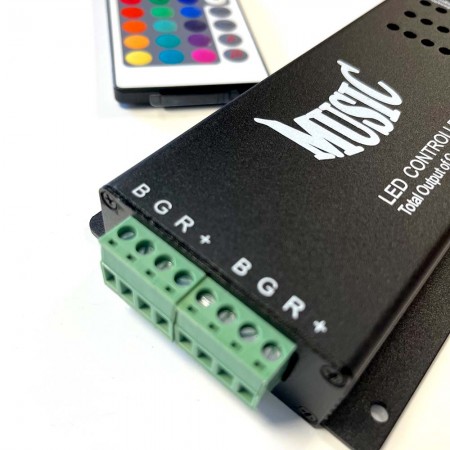

Ce contrôleur led RGB est équipé d'un bornier à vis en sortie. Si votre produit RGB est équipé d'un connecteur RGB femelle il va vous falloir un kit de connexion RGB à visser disponible dans la catégorie "Accessoires". Si votre matériel RGB est équipé de fils électriques rien à ajouter. Il vous suffira de les visser directement sur le contrôleur.

Découvrez de façon imagée comment brancher ce contrôleur RGB grâce au tutoriel "Contrôleur led RGB 144W"

Comment fonctionne un éclairage led RGB à changement de couleurs ?

Le principe est simple. Les changements de couleurs sont obtenus par le mélange de 3 couleurs primaires. Le rouge, le vert et le bleu. D'où l'abréviation RGB pour R (red rouge), G (green vert) et B (blue bleu). Les leds flexibles RGB contiennent ces 3 couleurs primaires.

C'est le contrôleur RGB qui est en charge de les mixer afin d'obtenir d'autres couleurs. C'est un peu le chef d'orchestre.

Pour fonctionner, le contrôleur RGB nécessite d'être alimenté. Il faut donc lui adjoindre une alimentation spéciale led. Celle-ci est régulée et stabilisée. Elle se branche sur le secteur 220V et délivre en sortie un courant continu évitant ainsi toute sur ou sous tension.

Un éclairage RGB est donc composé de 3 éléments :

• La luminaire RGB
• Le contrôleur RGB
• L'alimentation spéciale led

Ce schéma de branchement est valable quel que soit le modèle de contrôleur RGB ou le modèle de led RGB. Seule la connectique peut changer.

Comment choisir le contrôleur et l'alimentation spéciale led ?

Exemple avec une bande led RGB classique 30 leds par mètre alimentée en 12 volts. Une seule question à se poser, combien de mètres vais-je avoir à alimenter ?

La longueur de la bande led flexible RGB à alimenter va conditionner le choix du contrôleur et de l'alimentation. Plus vous aurez de longueur, plus vous aurez besoin de puissance.

Le calcul est très simple. Dans les données techniques des bandes leds vous avez la consommation par mètre. Dans notre cas 7,2 watts par mètre.

Si vous voulez en alimenter 5 mètres, le calcul est le suivant :

5 (la longueur de led flexible RGB à alimenter) x 7,2 (la consommation au mètre) = 36W (la puissance nécessaire)

Il vous faut donc un contrôleur led RGB et une alimentation spéciale led d'une puissance minimale de 36W (il est toujours bon de prévoir une marge de puissance supplémentaire de l'ordre de 10% pour l'alimentation spéciale led).

Et si vous vouliez alimenter plus de 10 mètres de bande led flexible RGB ?

Pour cela rien de plus simple. Il existe des amplificateurs RGB. Comme leur nom l'indique, ils permettent d'amplifier le signal au delà des capacités du contrôleur led RGB.

Découvrez comment fonctionne un amplificateur led RGB grâce au tutoriel suivant "Tutoriel amplificateur led RGB"

Retrouvez nos amplificateurs RGB dans la catégorie "Amplificateurs led RGB"
