Kit mini contrôleur RGB RF + télécommande 12/24V 6A

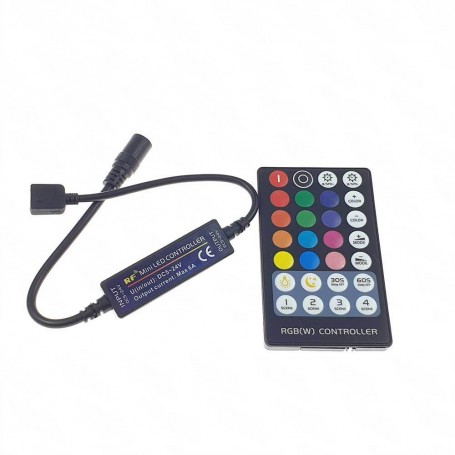

Mini contrôleur led RGB avec télécommande radio :

Ce mini contrôleur led est idéal pour tout luminaire led RGB. Sa très petite taille lui permet de se dissimuler très facilement. Il dispose de plus de 40 fonctions et se manipule facilement grâce à sa télécommande radiofréquence.

La communication entre le contrôleur RGB et la télécommande est réalisée par onde radio. L'avantage des ondes radio c'est qu'elles traversent les corps, les murs, les meubles et que la portée du signal est bien supérieure à l'infrarouge. Autre avantage, il n'est pas nécessaire de viser l'appareil à piloter.

Associé à notre boitier piles ou à nos batteries rechargeables, il sera très utile dans la conception d'un costume led, d'un robot led ou d'un produit nomade.

Ce contrôleur led est équipé en entrée d'un connecteur jack femelle et en sortie d'un connecteur RGB femelle. La connexion est directe, sans aucune manipulation, avec la majorité de nos luminaires RGB et de nos alimentations.

Il peut s'alimenter en 5 volts, en 12 volts ou en 24 volts continu en fonction du produit que vous avez à piloter. Il supporte les trois tensions de fonctionnement.

Fonctions du mini contrôleur led RGB avec télécommande :

Avec la touche "Color"

• 20 couleurs fixes (bleu, blanc, vert, jaune, rouge, cyan...)
• Réglage de la luminosité via la touche "Bright"

Avec la touche "Mode"

• Clignotement sur 3 couleurs : bleu>rouge>vert
• Enchainement sur 3 couleurs : bleu>rouge>vert
• Enchainement sur 6 couleurs : bleu>rouge>vert>rose>jaune>cyan
• Respiration sur bleu
• Respiration sur rose
• Respiration sur rouge
• Respiration sur jaune
• Respiration sur vert
• Respiration sur cyan
• Respiration sur blanc
• Respiration sur 3 couleurs : bleu>rouge>vert
• Respiration sur 7 couleurs : bleu>rouge>vert>rose>jaune>cyan>blanc
• Fondu enchainé sur 7 couleurs : bleu>rose>rouge>jaune>vert>cyan>blanc
• Stroboscope bleu
• Stroboscope rouge
• Stroboscope vert
• Stroboscope rose
• Stroboscope blanc
• Stroboscope 3 couleurs : bleu>rouge>vert
• Flash dynamique 3 couleurs
• Réglage de la vitesse de changement des programmes via la touche "Speed"

Connectique à utiliser avec ce mini contrôleur led RGB :

Connexion avec l'alimentation :

Ce mini contrôleur led RGB est équipé d'une prise jack femelle en entrée. La plupart de nos alimentations spéciales leds non étanches, notre boitier piles et nos minis batteries rechargeables sont équipées d'un connecteur jack mâle (indiqué dans les données techniques), la connexion est directe. Si ce n'est pas le cas, vous trouverez des connecteurs jack mâles dans la catégorie "Accessoires bande led".

Connexion avec le luminaire RGB :

Ce mini contrôleur est équipé d'une connecteur RGB plat femelle en sortie. Toutes nos bandes leds flexibles RGB le sont aussi. Il vous suffit d'acquérir un connecteur RGB mâle-mâle disponible dans la catégorie "Accessoires" pour faire la liaison.

Comment fonctionne un éclairage led RGB à changement de couleurs ?

Le principe est simple. Les changements de couleurs sont obtenus par le mélange de 3 couleurs primaires. Le rouge, le vert et le bleu. D'où l'abréviation RGB pour R (red rouge), G (green vert) et B (blue bleu). Les leds flexibles RGB contiennent ces 3 couleurs primaires.

C'est le contrôleur RGB qui est en charge de les mixer afin d'obtenir d'autres couleurs. C'est un peu le chef d'orchestre.

Pour fonctionner, le contrôleur RGB nécessite d'être alimenté. Il faut donc lui adjoindre une alimentation spéciale led. Celle-ci est régulée et stabilisée. Elle se branche sur le secteur 220V et délivre en sortie un courant continu évitant ainsi toute sur ou sous tension.

Un éclairage RGB est donc composé de 3 éléments :

• La luminaire RGB
• Le contrôleur RGB
• L'alimentation spéciale led

Ce schéma de branchement est valable quel que soit le modèle de contrôleur RGB ou le modèle de led RGB. Seule la connectique peut changer.

Comment choisir le contrôleur et l'alimentation spéciale led ?

Exemple avec une bande led RGB classique 30 leds par mètre alimentée en 12 volts. Une seule question à se poser, combien de mètres vais-je avoir à alimenter ?

La longueur de la bande led flexible RGB à alimenter va conditionner le choix du contrôleur et de l'alimentation. Plus vous aurez de longueur, plus vous aurez besoin de puissance.

Le calcul est très simple. Dans les données techniques des bandes leds vous avez la consommation par mètre. Dans notre cas 7,2 watts par mètre.

Si vous voulez en alimenter 5 mètres, le calcul est le suivant :

5 (la longueur de led flexible RGB à alimenter) x 7,2 (la consommation au mètre) = 36W (la puissance nécessaire)

Il vous faut donc un contrôleur led RGB et une alimentation spéciale led d'une puissance minimale de 36W (il est toujours bon de prévoir une marge de puissance supplémentaire de l'ordre de 10% pour l'alimentation spéciale led).

Et si vous vouliez alimenter plus de 5 mètres de bande led flexible RGB ?

Pour cela rien de plus simple. Il existe des amplificateurs RGB. Comme leur nom l'indique, ils permettent d'amplifier le signal au delà des capacités du contrôleur led RGB.

Découvrez comment fonctionne un amplificateur led RGB grâce au tutoriel suivant "Tutoriel amplificateur led RGB"

Retrouvez nos amplificateurs RGB dans la catégorie "Amplificateurs led RGB"
