Comment raccorder le contrôleur RGB RF ?

Raccordement de l'alimentation

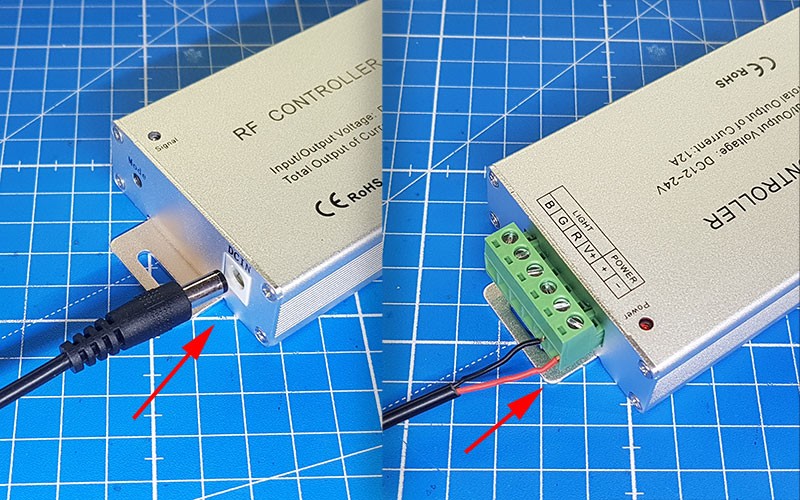

Avec ce contrôleur vous avez 2 solutions pour l'alimenter.

La première est de simplement brancher le connecteur jack mâle de la source d''alimentation dans le jack femelle du contrôleur.

Si votre alimentation a des fils dénudés, il vous suffit simplement de les visser dans le bornier à vis prévu à cet effet.

Raccordement du ruban LED RGB #1

Une nouvelle fois vous avez 2 solutions. Si votre ruban LED est équipé d'un connecteur PIN avec 4 picots, vous devrez utiliser le kit de connexion RGB à visser.

Visser ensuite les fils dénudés du kit de connexion en suivant l'ordre suivant :

• Borne V+ : Fil Noir
• Borne R : Fil Rouge
• Borne G : Fil Bleu
• Borne V : Fil Vert

Connecter ensuite le connecteur PIN du kit de connexion avec le  connecteur PIN du ruban LED, veillez à bien faire correspondre les "petites flèches" pour raccorder dans le bon sens.

Raccordement du ruban LED RGB #2

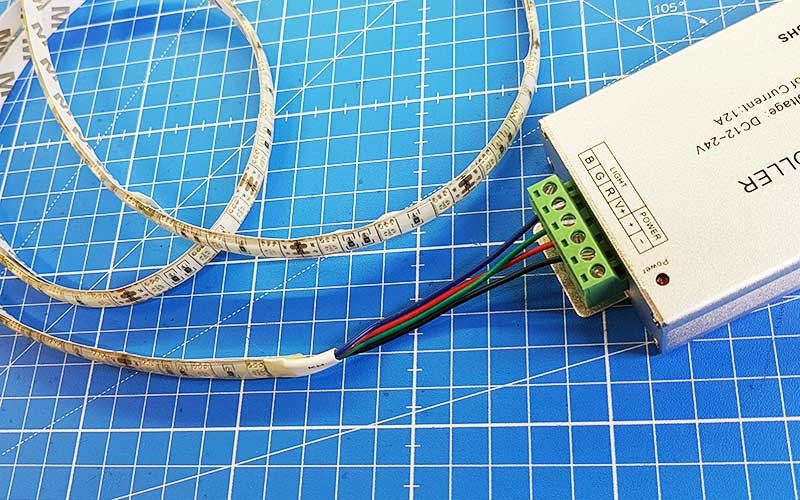

Si votre ruban LED est équipé de fils dénudés, il faudra tout simplement les visser sur le bornier à vis en suivant l'ordre suivant :

• Borne V+ : Fil Noir ou Blanc
• Borne R : Fil Rouge
• Borne G : Fil Bleu
• Borne V : Fil Vert
